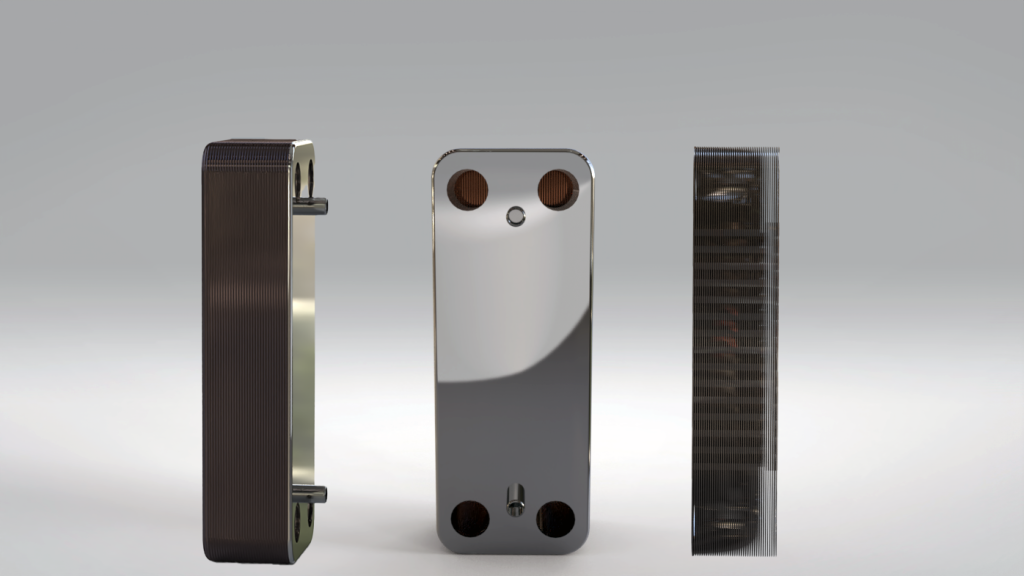

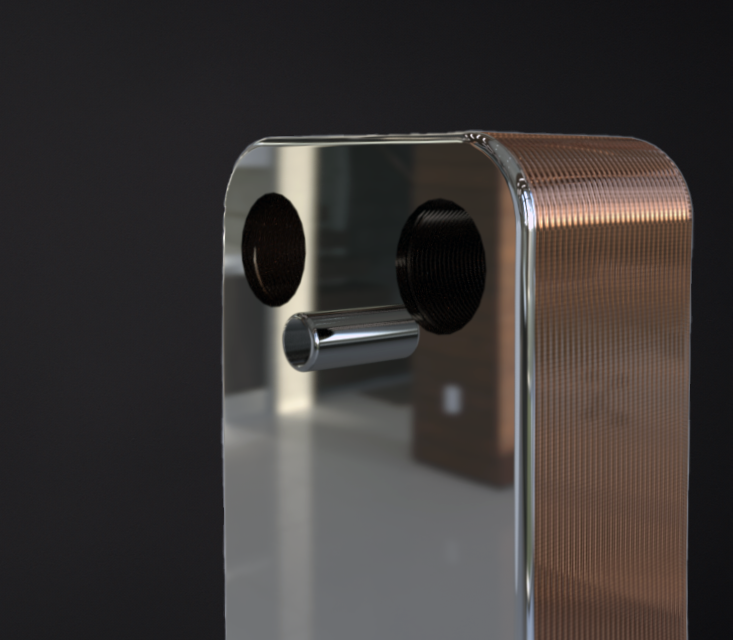

Sert Lehimli Plakalı Isı Eşanjörü
Sert lehimli plakalı ısı eşanjörleri ya da plakalı eşanjörler, ısıyı transfer etmenin en verimli yoludur. Aynı zamanda ömür boyu maliyetlerinin asgari düzeyde olması için tasarlanmışlardır. Plakaların doğru şekilde bir araya gelmesiyle akışkanlar için kanallar oluşturulur. Bu kanallar sıcak akışkandan soğuk akışkana -genellikle su- ısı transferi gerçekleşmesi için oluşturulur.
Sert lehimli plakalı ısı eşanjörleri ısıtma ve soğutma sistemlerinde çeşitli işlevler için kullanılabilir. Kondenser, evaporator, yağ ve hava soğutucu olarak davranabilirler.
Sert lehimli plakalı ısı eşanjörleri birçok farklı endüstrilerde geniş kullanım alanlarına sahiptirler ve büyük ölçekte ev tipi kullanım alanlarında; Buzdolaplarında, veri merkezlerinin soğutlumasında, ev ve iş yerlerinin ısıtılmasında görev alırlar.
Isıtma ve soğutma sistemleri projenizde sert lehimli plakalı ısı eşanjörlerini kullanmayı seçmek; enerji, maliyet ve alan tasarrufu sağlar.
Sert Lehimli Plakalı Isı Eşanjörlerinin Faydaları (Yaygın kullanılan adıyla plakalı eşanjör)
Verimlilik- Muadillerinin aksine plakalı eşanjörlerde esas görevi olan ısı iletimi için tüm üründeki materyalin kullanım oranı %95’ten daha fazladır. Gelişmiş kanal ve akış tasarımıyla ısı transferinde ortaya çıkan kayıp minimalize edilmiştir.
Düşük Maliyetli- Ömür boyu maliyetleri adına bakım masrafları düşüktür. Contalı plakalı eşanjörler ve borulu eşanjörlerle kıyasla daha uzun ömürlüdür.
Kompakt- Contalı plakalı eşanjörlere ve borulu eşanjörlerle karşılaştırıldığında alan verimliliği konusunda harikadır.
Güvenilir- Komplike tasarımlarının aksine plakalı eşanjörler ısı transferini en basit tasarımla gerçekleştirmektedir. Böylece sistemde arıza çıkarabilecek parçalar minimalize edilmiştir.
Esnek- Spesifik sistemler için plaka tasarımları, materyalleri ve ölçüleri kolaylıkla özelleştirilebilir.
Sert Lehimli Plakalı Isı Eşanjörlerinin Çalışma Prensipleri Nasıl Çalışırlar?

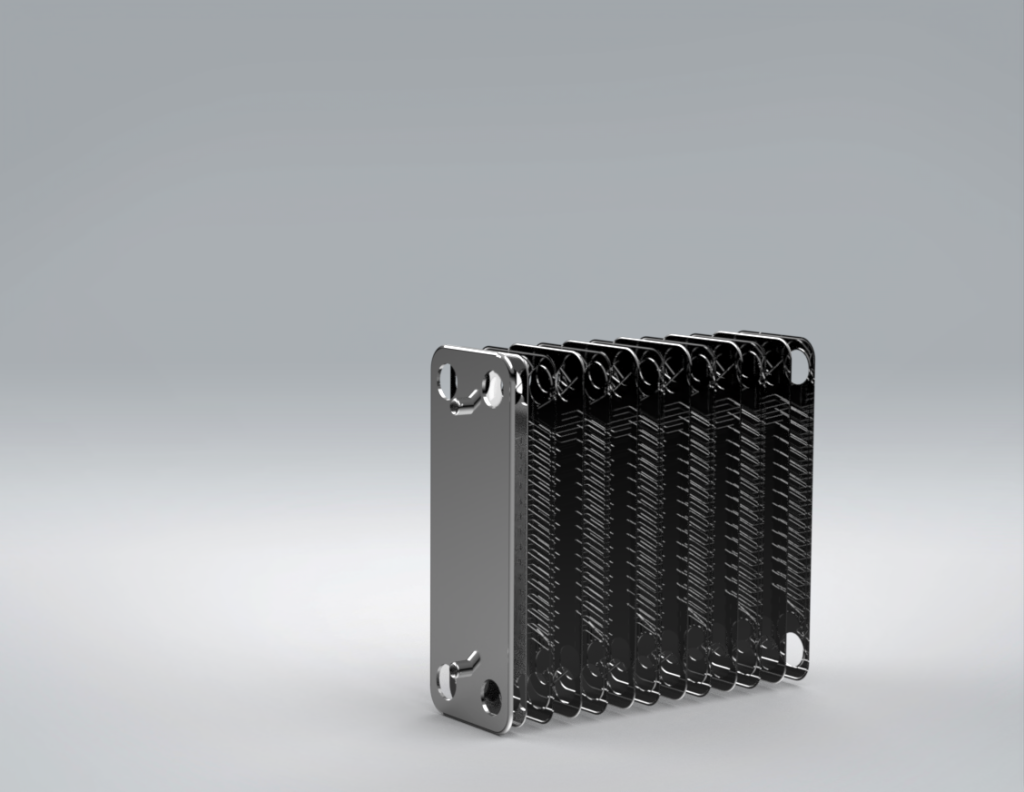

Plakalı ısı eşanjörleri, prensipte oluklu kanallara sahip plakalar birleşerek bir bütünü oluşturur. Kanallı plakalar arası, inşa edilen kanalların oluşumunu sağlamak için her iki plakanın arasına dolgu kaynak plakaları yerleştirilir. Sert lehimleme sırasında bu dolgu plakaları kanal plakaları arasında kaynaklanarak iki ayrı akışkan için kanalları oluşturur.
Sert Lehimli Plakalı Isı Eşanjör Plakaları ve Kanal Tasarımları
Günümüz plakalı eşanjörlerde çeşitli balıksırtı kanal tasarımı gözlenmektedir. Kanal tasarımları, sert lehimli plakalı ısı eşanjörüne göre akış ve termal karakteristiğini oluşturulmasında en önemli etken.

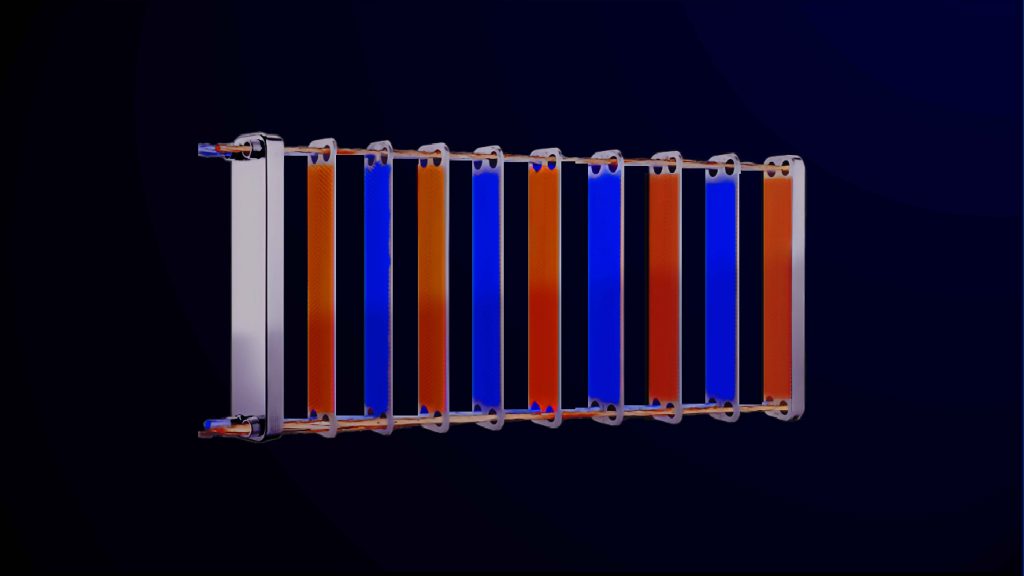

Akışkanlar, kanalların içerisinden farklı varyasyonlarda geçebilir.
- Paralel Akış
- Karşı Akış
Plakalar da çeşitli varyasyonlarda yerleştirilebilirler.
- Çift Kanal
- Çift Geçiş
- Çift Kanallı Çift Geçiş
Materyaller
Sert lehimli plakalı ısı eşanjörlerinde tasarımın gerekliliğine bağlı olarak genellikle 304, 316 paslanmaz çelik; sert lehimleme için bakır ve nikel dolgu kullanılmaktadır. Spesifik uygulamalarda özelleştirilmiş materyaller de uygulanabilir olmaktadır.
